吸吮式自清洗過濾器(SPFZ—S型)
性能特點
※本過濾器減速機采用NRV型減速機，外殼采優質鋁合金壓鑄結構，散熱性好、噪聲小，重量輕，承載能力大。
※密封裝置采用CV62．1-85標準增強四氟雙端面密封結構，密封性能可靠、使用壽命長、承壓能力強。
※頂部設有排氣閥，結構緊湊、啟閉靈敏。
※差壓控制系統采用D520／7DD切換差可調式差壓控制器，信號反饋正確、靈敏。
※多元濾芯結構，有效過濾面積大，壓降小，反沖洗效率高。
※濾芯花板采用不銹鋼，與反沖洗吸盤工作界面進行鏡面處理。
※反沖洗吸盤采用增強聚四氟乙烯結構及反沖洗自整機構，能確保吸盤與濾芯花板的長效密封，增強了反洗效果。
※電氣控制系統采用PLC可編程控制器，清洗模式采用差壓控制、定時控制及手動控制并聯模式，清洗模式采用定時定位模式，反洗流量小，反洗徹底。
※反洗時不斷流。 應用領域
※工業廢水 ※循環水過濾 ※乳化液再生 ※廢油過濾處理 ※冶金行業連鑄水系統 ※高爐水系統軋用高壓水
結構原理
本過濾器由殼體、多元濾芯、反洗機構、電氣控制系統、動力裝置、電動排污閥及差壓控制系統組成。殼體內濾芯花板將內腔分為上、下兩腔，上腔內配有多個濾芯，這樣充分利用了空間，顯著縮小了過濾器體積，下腔內安裝有反；中洗吸盤。工作時，濁液經入口進入過濾器，又經花板孔進入濾芯內腔，大于濾芯孔隙的雜質被截流，凈液穿過濾芯孔隙到達上腔由出口流出。
當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值時，或定時器達到預置時間時，電氣控制系統發出信號，驅動反；中洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排污，吸盤與濾芯內側出現一個相對壓力低于濾芯外側壓力的負壓區，迫使部分循環液從濾芯外側流向?yàn)V芯內側。吸附在濾芯內壁上的雜質微粒隨液流進入吸吮排污器內并從排污閥排出。特殊設計的濾芯使濾芯產生噴射效果，任何雜質都將被沖走。當進出口壓差恢復正�；蚨〞r(shí)器設定時間結束，電機停止運轉，電動排污閥關閉。整個過程中，液流不斷流，反洗耗液量少，實現了連續化，自動化生產。
技術參數
| 最大流量 |
3000m3/h |
依過濾精度及雜質含量可想本公司查詢，我公司提供最合適的機型。 |
| 最小工作壓力 |
0.4MPa(g) |
|
| 最大工作壓力 |
1.6MPa(g) |
特殊要求可定制 |
| 進出口通徑 |
DN50~DN700 |
法蘭標準HG20592—97，特殊要求可定制 |
| 最高工作溫度 |
80℃ |
|
| 過濾精度 |
25~3000µm |
|
| 濾網材質 |
可根據要求定做304,316或316L不銹鋼 |
|
| 設備材質 |
可根據要求定做碳鋼或304,316,316L不銹鋼 |
|
| 電機功率 |
0.37~0.75KW |
|
| 電源電壓 |
380V,50Hz，3相 |
|
| 反洗流量 |
小于總流量的1~2% |
|
| 反洗時間 |
60秒 |
|
| 反洗壓差 |
0.5 kg/cm2 |

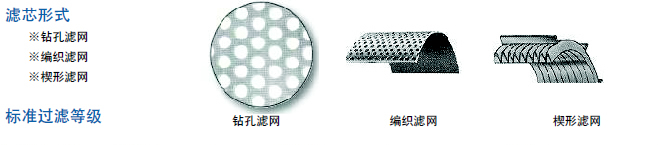

可根據工藝要求自行設定 |  標準過濾等級
|
濾芯類型 |
鉆孔濾網 |
鍥形濾網 |
編織濾網 |
|
µm |
3500 |
2500 |
1500 |
800 |
500 |
300 |
200 |
200 |
130 |
100 |
80 |
50 |
25 |
|
mm |
3.5 |
2.5 |
1.5 |
0.8 |
0.5 |
0.3 |
0.2 |
0.2 |
0.13 |
0.1 |
0.08 |
0.05 |
0.02 |
|
mesh |
4 |
6 |
10 |
20 |
30 |
50 |
75 |
75 |
120 |
155 |
200 |
300 |
450 |
|
|
